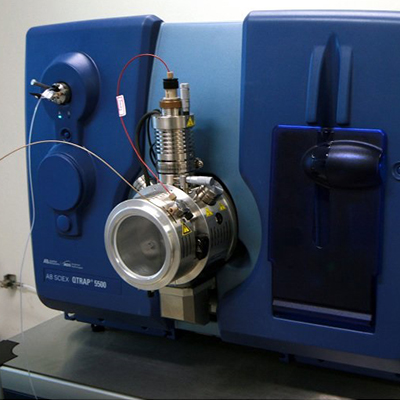

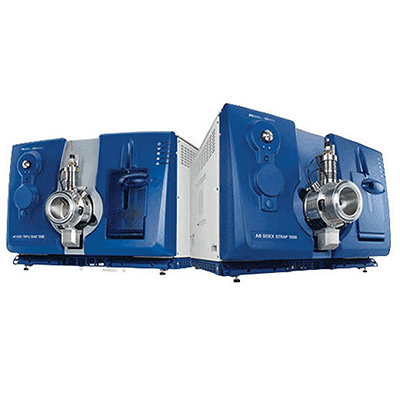

AB SCIEX QTRAP® 5500LC/MS/MS System液質聯用儀

SCIEX公司液質聯用儀, 穩定靈敏度、選擇性、耐受性、重現性的LC/MS/MS，并結合線性離子阱滿足定量和定性要求。QTRAP ®5500 LC/MS/MS系統在同一臺質譜上能提供穩定靈敏度的定量分析數據和定性分析數據（能做MRM，就能做MS/MS）。它將串聯四極桿的掃描方式和線性離子阱的掃描方式結合在一起，其使成為藥物分析，ADME/毒理研究，代謝組學，法醫學，臨床研究，環境和食品分析等諸多領域的分析平臺。其特點有：

QJet?-2離子導入技術：提高了系統的靈敏度
彎曲LINAC®碰撞室：提高了離子傳輸速度，增加了離子容量，同時防止交叉污染
Q3線性加速技術：提高了MS/MS掃描能力
桿-阱掃描”( MRM-IDA-EPI ) 方式：可以建立高質量的EPI質譜庫
AcQuRate?脈沖離子計數檢測器：穩定的系統重現性和準確性
eQ?電子學設計：快捷掃描和快捷正負切換掃描
氣簾氣接口技術：降低了污染，提高工作效率
Turbo V?離子源：可適應范圍的液相流速要求，防止電噴霧的離子抑制現象，具有自清潔探頭的功能
新版Analyst 1.5®軟件提供了新的定量分析工具包，而且具有智能化的s-MRM數據采集模式

體積小巧是5500相對以前儀器重要的改進。

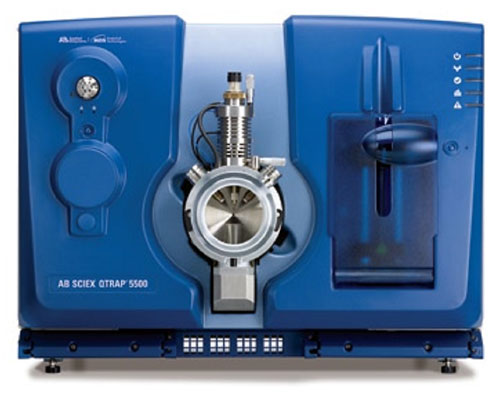

5500集所有附件為一體。面板有切換閥，下面有一個預留的位置，可以供客戶再裝一個閥。離子源在中間，右邊是針泵（向上走），右上邊是儀器狀態顯示燈。體積比前幾代型號減少了44％。

ABI還能提供給5500一個箱子，把機械泵、氮?dú)獍l(fā)生器都做進去，可以減少噪音和總的占地體積。

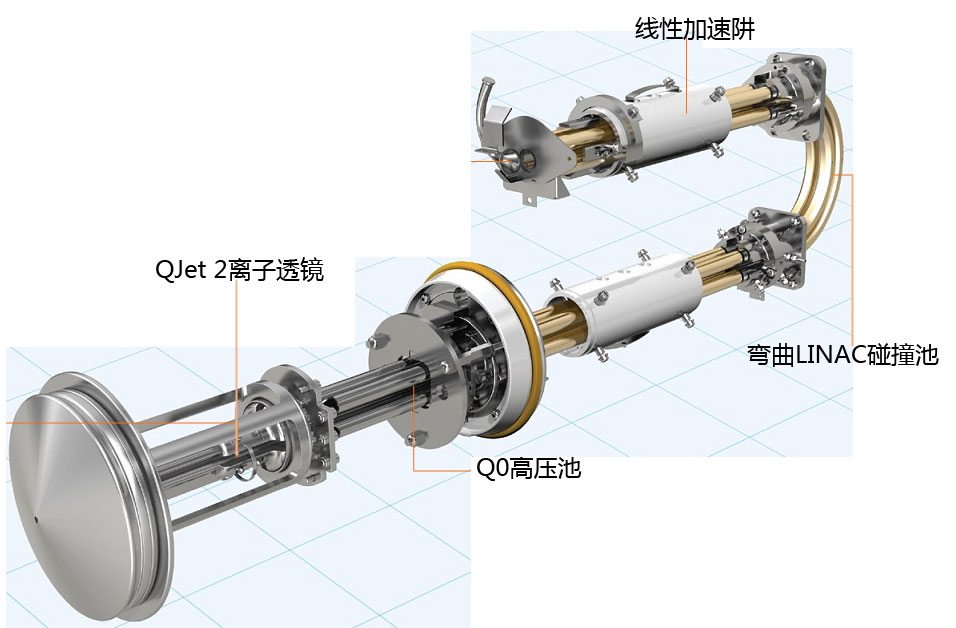

ABI 5500系統在硬件上的六大技術創新

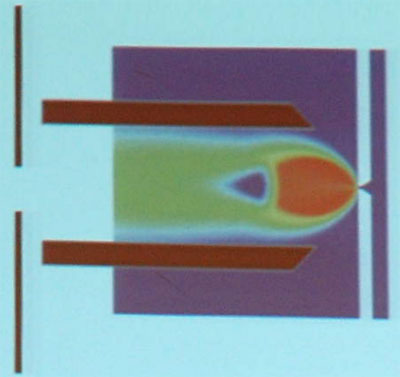

一、接口的改進：提高了QaQ/MRM靈敏度
使用了QJet離子導向技術（注：在API 5000之前的型號，使用的是Skimmer），

Orifice直徑為0.62 mm，QJet長12.5 cm，孔徑4mm，IQ0入口孔徑為1.7 mm；
四極桿加上高達1.228 MHz的RF頻率，提高了聚焦離子的電位，低質荷比的離子傳輸效率有提高，雖然5500 的m/z范圍為5～1000 amu，但靈敏度更高。
同時，減小碰撞室、IQ2和IQ3聚焦孔徑，相對地提高了分子泵在分析區域的抽力，當進行MS/MS掃描時，也提高了分析器的真空，從而提高靈敏度。

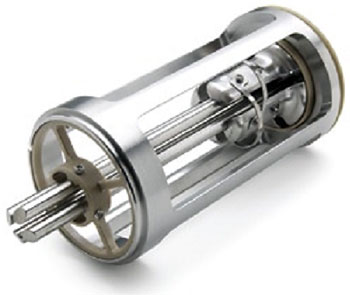

二、QJet?-2離子透鏡，提高了系統的靈敏度

QJet-2離子透鏡用于聚焦來自離子源的離子，在四極桿上只加RF射頻電壓；大孔徑設計使更多離子能進入質量分析器；用氣動學原理和RF射頻電壓將離子捕獲，并聚焦進入質量分析器的高真空區域。這是提高靈敏度的基礎。

三、彎曲的LINAC碰撞室，提高了離子傳輸速度，增加了離子容量

Q2是彎曲的LINAC碰撞室，它提高了LINAC軸向電場，所以具有更快的離子傳輸能力。優勢在于：（1）減小儀器體積，減輕分子泵的壓力（只需一個分子泵）；（2）彎曲碰撞室設計可降低中性物質的進入；（3）硬件的改進以及新的線性加速器的設計，再結合軟件和電子學的完善，在進行MRM實驗時，具有更短的停頓時間和駐留時間，同時不降低質譜數據質量（比如時間即使為幾個毫秒，靈敏度不下降）。比如通常，Q2的電壓為50V，相比以前儀器的1.9V，可以使離子獲得更快的加速。

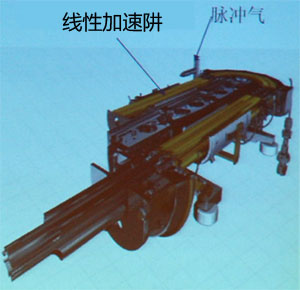

四、提供了線性加速的離子阱Linear Accelerated? Trap：提高掃描速度和分析時間

提高線性離子阱靈敏度的原因來自于：
（1）線性加速離子阱技術，是在線性離子阱內增加一軸向電壓，目標離子在掃描前更向萃取區域集中（離子被濃縮）。
（2）在離子萃取區適當增加一定相輔助射頻電壓

譜圖質量更高、離子阱內的質譜碎片更豐富的原因來自于：
（1）脈沖氣的引入能更快地冷卻離子
（2）脈沖氣和更高的RF電壓，能在很短的離子激活時間內在離子阱內產生更豐富的離子碎片信息

以前的Qtrap3200和Qtrap 4000，離子阱的掃描速度為4,000 amu/sec，Qtrap 5500提高到20,000 amu/sec。

更短的離子阱碎片掃描時間，以前是幾個毫秒，現在可到50微秒

特點：

高離子容量的線性離子阱
靈敏度提高（阱的掃描靈敏度提高了100倍）
掃描速度提高5倍（20,000 amu/sec）
離子填充時間縮短20倍
分辨率提高2倍（優于12,000）
質荷比精度提高3倍

五、AcQuRate?脈沖離子計數檢測器：穩定的系統重現性和準確性

脈沖離子計數器是在某一時間內檢測離子碰撞到電子倍增器時產生的離子脈沖，輸出一與離子流相關的數字信號。它與模擬檢測器相比，更不容易受背景噪聲的影響；而且不需過濾信號。

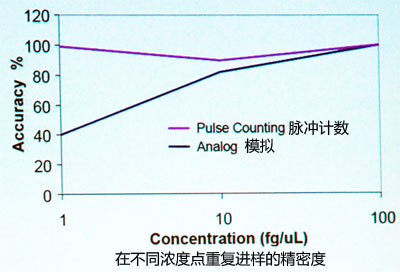

在不同濃度點的重復性非常好。比如在1～100 fg/uL的極低濃度下，如果用模擬檢測器，CV甚至達到40％，而用了脈沖離子計數器，CV總在3％以下。所以，脈沖離子計數器非常靈敏度和結果穩定

六、eQ? Electroics電子系統：快捷掃描，ESI的快速正負切換

eQ電子系統的設計，使串聯四極桿的速度提高了四倍而不降低靈敏度；碰撞室采用動態軸向設計；母離子掃描和中性丟失掃描的性能沒有降低。

我們知道，MRM的速度跟幾個因素有關，掃描速度、離子駐留時間（dwell time）、MRM切換速度，有時需考慮正/負離子切換速度。

MRM實驗中掃描的是一個質量數，所以掃描速度（2,000 amu/sec）超過了MRM實驗的要求；過去制約速度的瓶頸是離子駐留時間，過去常需要幾十毫秒，如果過短，數據質量會受到影響。對于MRM切換速度存在同樣的瓶頸。

5500的設計使其即使在2毫秒的駐留時間、2～3毫秒的MRM切換速度下，不降低數據質量，因此解決了當前MRM速度的瓶頸。同時，具有快的ESI正負極性切換速度（50毫秒）。

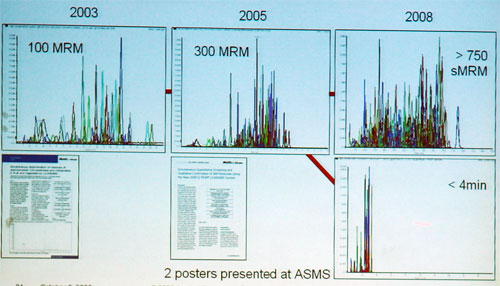

整體性能上，在MRM方面，一次實驗可檢測2500對MRM離子，一個時間段內可檢測1000對MRM離子，同時不降低數據質量。
